Waterproof

DIPS-VIT・Z20G-C

屋根30分耐火認定ルーフデッキ・塩ビシート防水断熱構法

特殊基材で強度を高め、風の強い沿岸部や高層ビルにも対応できます。豊富な色展開で、建物の外観にこだわりたいというご要望にもお応えできます。

ビュートップ

塩化ビニル樹脂系シート防水

類似の仕様を見る

仕様工程

平面部
kg/㎡
1耐火認定ルーフデッキ
DIP-U75 又は IR-DIP750		－
2DIPSセメントEF 線貼り0.35
3GIボードW サーモフィックス－
4UP-8 VTシール0.12
5VTボンド
(下地側0.2/シート側0.2)		0.4
6ビュートップH15－
7VTコート0.15
  • VTボンドに代えてKF接着剤(下地側に0.35kg/㎡)を使用することができます(立上り部には使用できません)。
  • サーモフィックスは断熱材仮固定用ディスクです。
立上り部
kg/㎡
1硬質木片セメント板 など
亜鉛鉄板		－
2DIPSセメントEF 線貼り0.35
3GIボードW サーモフィックス－
4VTボンド
(下地側0.2/シート側0.2)		0.4
5ビュートップZ20－
6VTコート0.15

注意事項

  • 1.5mm品は仕上がりに凹凸が目立つ場合があります。
  • 接着剤(DIPSセメントEF・VTボンド)およびディスクは、下地の種類や状態により使用量が変動します。
  • GIボードWに隙間・段差が発生した場合はルートガードテープにより処理します。
  • 防火認定が必要な場合で、GIボードWの厚さが50mmを超える場合はシートは2.0mm厚とし、保護塗料(VTコート、VTコートC)が必要となります。
  • 溝型ルーフデッキの溝幅が90mm以上の場合は、GIボードW40mm以上を推奨します。
  • 点検用通路などとして、防滑性ビニル床シート「ビュージスタ」を塩ビシート上に敷設することも可能です。
  • 必ず専用の「DSドレン」をご使用ください(DIPS-VIT仕様の詳細は別冊カタログ「DIPS-VIT SYSTEM」を参照)。
  • ルーフデッキから天井材・設備機器等を支持することはできません。

材料

カタログ・設計価格表

カタログ

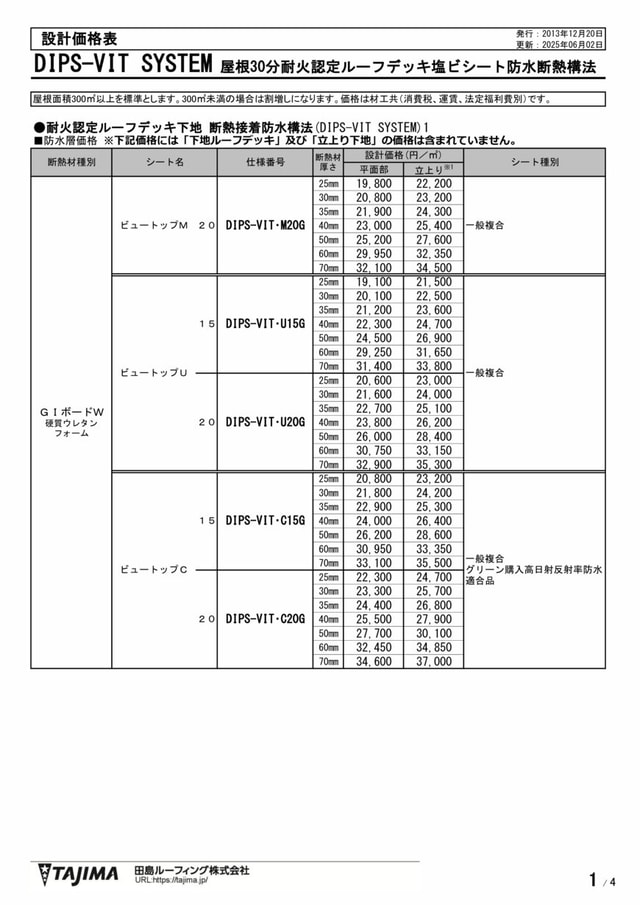

設計価格表
